EMS测试软件

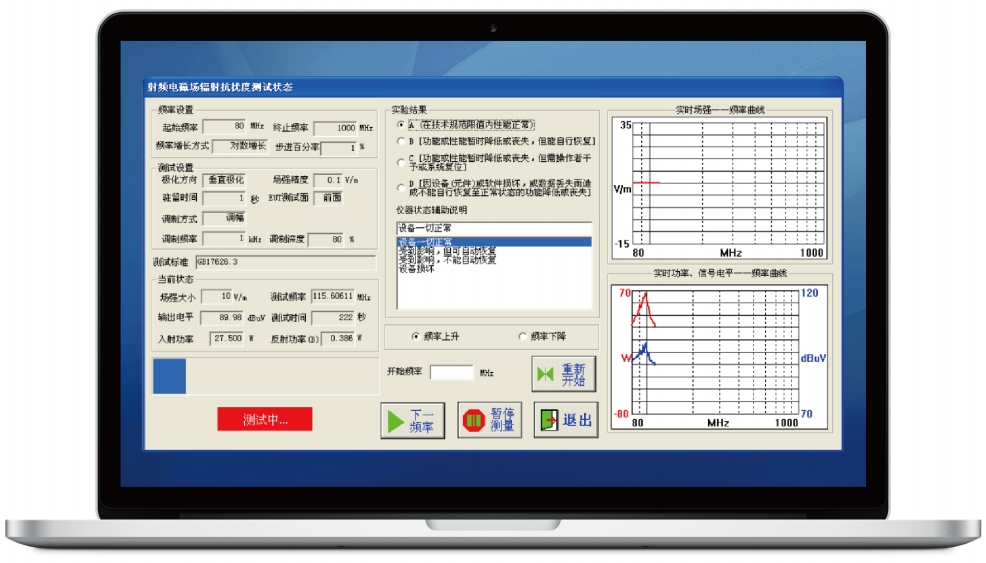

辐射抗扰度测试界面
软件简介
检查校准和测试过程中,信号频率和功率不能超过仪器和天线的频率范围和功率范围;在进行校准和测试过程中,若发生意外,可以随时中断测试;中断测试和测试结束后,关闭信号发生器输出,使屏蔽室或暗室内无电磁辐射,以确保人员进入其中不受电磁辐射。保障人员安全。
随时检查入射功率和反射功率,若发射功率过大,关闭信号发生器输出,提醒操作人员。
功能特点

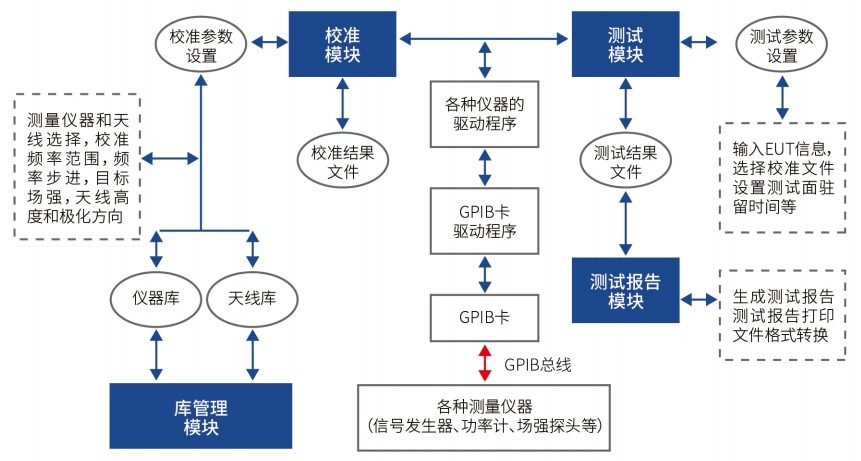

电磁抗扰度自动测试软件框图
功能特点
支持多种仪器类型，通用性强,适用范围广。
完善的库管理功能，预定义硬件设置便于轻松建立测试配置，并进行管理。
支持民用、军用、汽车等电子产品的EMS测量。
提供快捷可靠的“场均匀性”测试功能。
电磁抗扰度自动测试软件框图
模块简介
自动测试控制程序层分为四个模块,即:库管理模块、校准模块、测试模块、测试报告模块。
下面分别说明各个模块的功能和作用。
库管理模块实现了对仪器库、天线库、标准库以及测试设置库的维护和管理。
校准模块实现了产生标准干扰信号的校准过程。对每一个频率,调整信号输出电平,使干扰信号强度达到标准的规定。记录各个频点电平值和输出功率,生成校准结果文件,为测试模块提供准确稳定的校准数据。测试模块根据校准模块的校准结果,控制信号发生器的输出频率、电平和调制参数,通过功率放大器和发射天线产生标准干扰信号,并生成测试结果文件。
测试报告模块完成对测试结果数据的处理,生成测试报告,打印测试报告。
本软件提供文件格式转换功能,可以把测试报告按照Microsoft Word格式进行存储。
