EMI测试软件

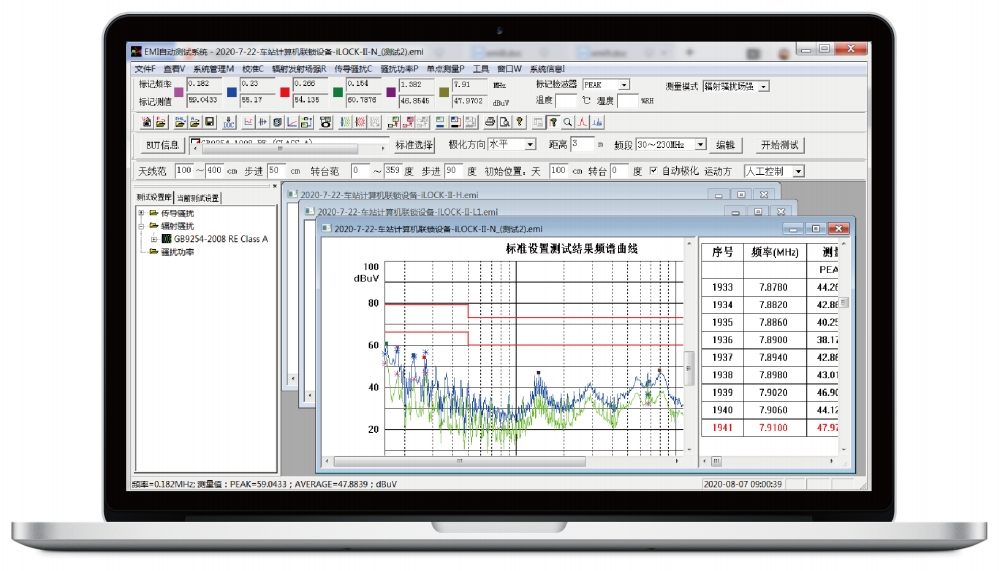

辐射骚扰测试界面
软件简介

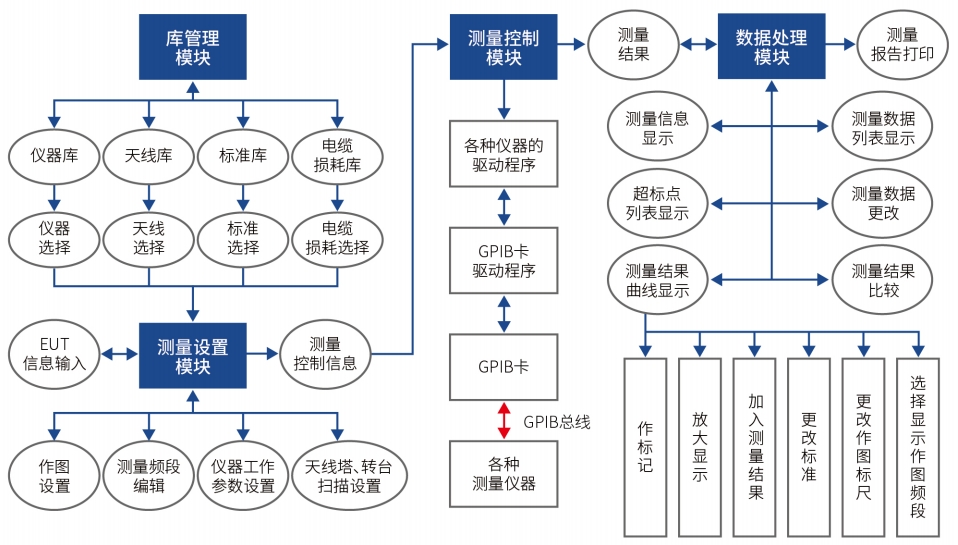

EMI自动测试软件框图
采用先进的多文档界面,可以同时打开多个测量结果文件窗口,以便直观地对不同的测量结果进行比较。提供了作标记的功能,每个标记点可在测量结果曲线上逐点移动。可方便地在曲线上查看每一频点的测量结果和频率值。打印时,标记点还可以显示在图上。
对于多个频段的测量,可选择各个频段单独显示或组合显示。
对于只有线性扫描的频谱仪,软件提供了对数坐标显示,以适应对数坐标的测量标准。
可以修改作图参数,重新显示曲线。
可以更换标准,检查测量结果在不同标准下是否超标。
可以选择查看测量结果曲线、测量时的仪器设置、测量结果的数据列表以及超标点的数据列表。
必要时,可以对测量结果文件进行修改,包括对测量参数和测量数据的修改等。
EMI自动测试软件框图
模块简介
自动测试控制程序层分为四个模块,即:库管理模块、测量设置模块、测量控制模块、测量结果数据处理模块。
库管理模块实现了对标准库、仪器库、天线库、电缆损耗库以及测试设置库五个库文件的维护和管理。
测量设置模块为测试人员提供了输入测量所必需的参数和仪器控制信息的接口,是专门为测量控制模块服务的。
测量控制模块是整个测量流程的核心和关键。在测量过程中,根据选用的测量仪器,查出控制仪器工作的命令集,与测量控制信息一同控制测量时天线塔和转台的运动状态以及参与测量的各种仪器的工作参数,协调它们之间的动作,完成测量任务。测量结果数据处理模块完成对测量结果数据的处理,画出干扰测量结果曲线,打印测试报告,并提供一些辅助功能方便测试人员查看和比较测量结果等。
功能特点
完善的库管理功能、完善的测试控制流程,提供多频段测量控制
支持多种仪器类型，通用性强，适用范围广
预定义硬件设置便于轻松建立测试配置，并进行管理
支持民用、军用、汽车等电子产品的EMI测量
