辐射骚扰
测试简介
为了消除因电磁屏蔽室墙面对电磁波的反射导致的测量误差,依据相关标准的要求,辐射骚扰测量需在电波暗室进行。 测量期间,EUT置于转台中心,并与接收天线保持一定测试距离,使EUT模拟正常工作状态,同时对EUT进行360旋转,调节天线高度从1m~4m升降,通过测试软件控制接收机,读取天线接收到的最大骚扰值并记下读数。

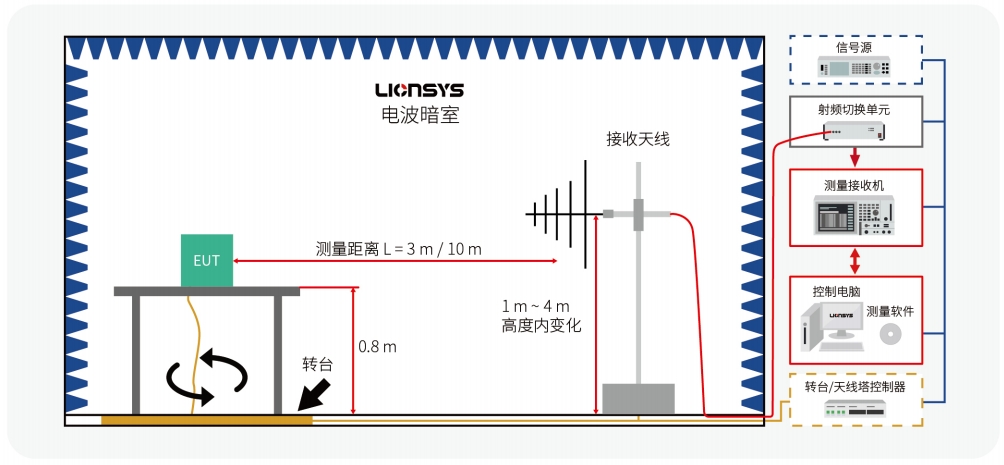

系统连接图 【辐射骚扰】
为了消除因电磁屏蔽室墙面对电磁波的反射导致的测量误差,依据相关标准的要求,辐射骚扰测量需在电波暗室进行。 测量期间,EUT置于转台中心,并与接收天线保持一定测试距离,使EUT模拟正常工作状态,同时对EUT进行360旋转,调节天线高度从1m~4m升降,通过测试软件控制接收机,读取天线接收到的最大骚扰值并记下读数。

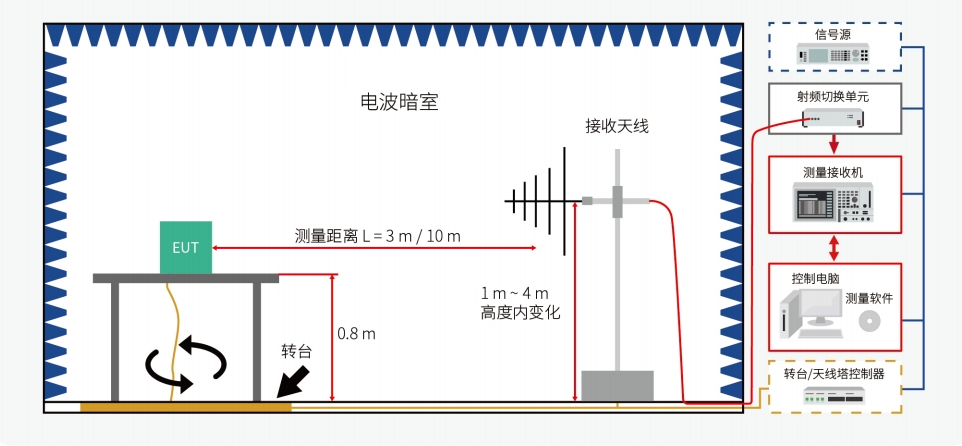

系统连接图 【辐射骚扰】
符合标准
CISPR 16 l GB/T 6113 Specification for radio disturbance and immunity measuring apparatus and methods 无线电骚扰和抗扰度测量设备和测量方法规范
CISPR 11 ll GB 4824 Industrial, scientific and medical equipment - Radio-frequency disturbance characteristics- Limits and methods ofmeasurement 工业、科学和医疗(ISM)射频设备电磁骚扰特性的测量方法和限值CISPR 32 Electromagnetic compatibility of multimedia equipment -Emission requirements多媒体设备的电磁兼容性 -发射要求
CISPR 14-1 GB 4343.1 Electromagnetic compatibility requirements for household appliances, electric toolsand similar apparatus-Part1: Emission 家用电器、电动工具和类似器具的电磁兼容要求 第1部分:发射
功能特点
频率范围:0.15 MHz~ 40 GHz
测量参数:电场强度(30 MHz~ 40 GHz)、磁场强度(0.15 MHz~ 30 MHZ)
测量方式:专用软件控制,实现转台自动旋转、天线高度自动升降、射频路径自动切换,最终实现辐射骚扰自动测量。
应用领域
工业/科学/医疗、多媒体、家用电器/电动工具、电气照明、光伏发电、轨道交通等。

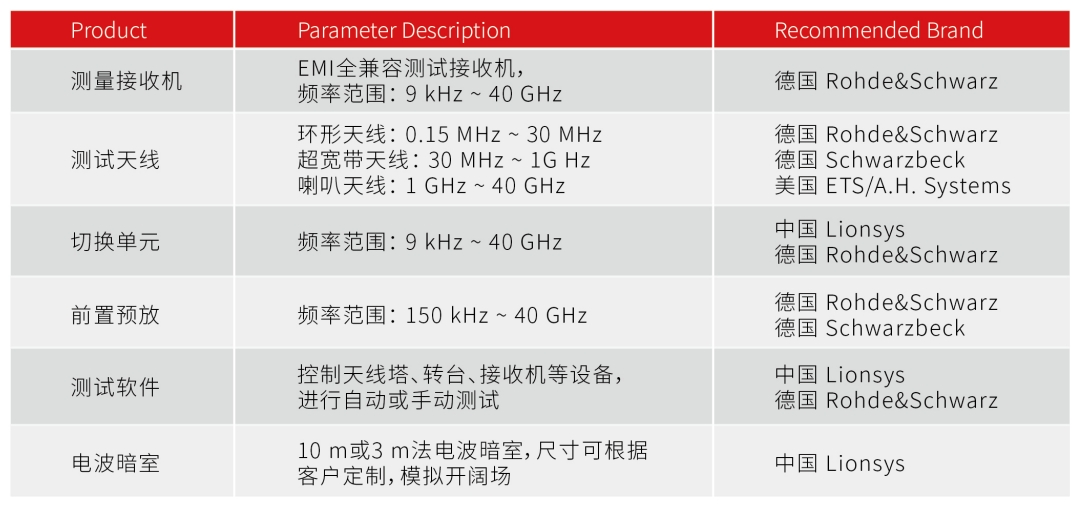

设备配置
功能特点
频率范围:0.15 MHz~ 40 GHz
测量参数:电场强度(30 MHz~ 40 GHz)、磁场强度(0.15 MHz~ 30 MHZ)
测量方式:专用软件控制,实现转台自动旋转、天线高度自动升降、射频路径自动切换,最终实现辐射骚扰自动测量。
应用领域
工业/科学/医疗、多媒体、家用电器/电动工具、电气照明、光伏发电、轨道交通等。
设备配置
