传导骚扰
测试简介
根据相关标准受试设备(EUT)应置于屏蔽室内进行传导骚扰测量。测量期间,EUT通过人工电源网络(AMN)供电,并使其模拟正常工作状态。电源端口测量,通过 (50 μH+5 Q)//50Q或者 50 uH//50 Q的V型人工电源网络测量EUT电源线产生的骚扰电压;信号端口,通过阻抗稳定网络LISN或者电流探头,测量EUT信号线产生骚扰电压或电流。

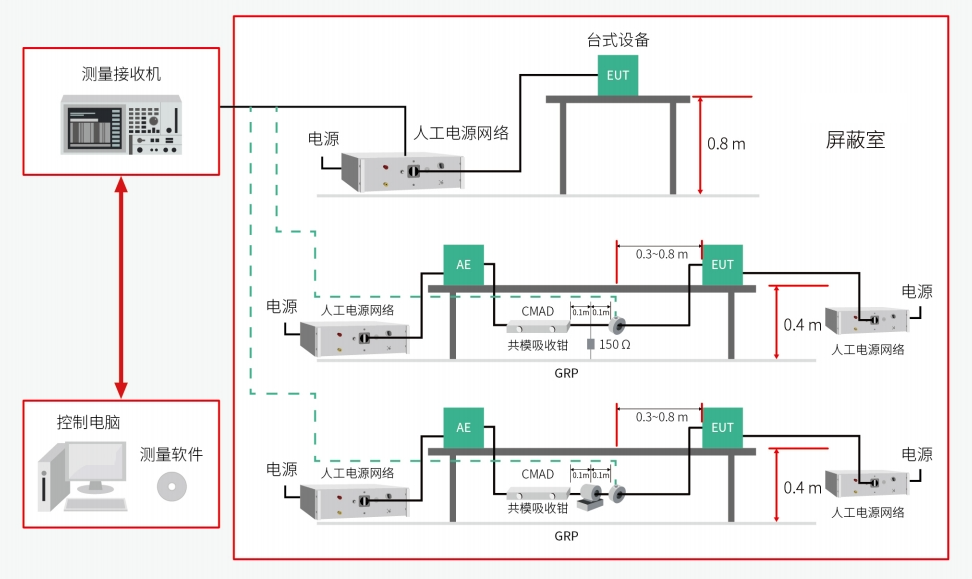

系统连接图 【传导骚扰】
根据相关标准受试设备(EUT)应置于屏蔽室内进行传导骚扰测量。测量期间,EUT通过人工电源网络(AMN)供电,并使其模拟正常工作状态。电源端口测量,通过 (50 μH+5 Q)//50Q或者 50 uH//50 Q的V型人工电源网络测量EUT电源线产生的骚扰电压;信号端口,通过阻抗稳定网络LISN或者电流探头,测量EUT信号线产生骚扰电压或电流。

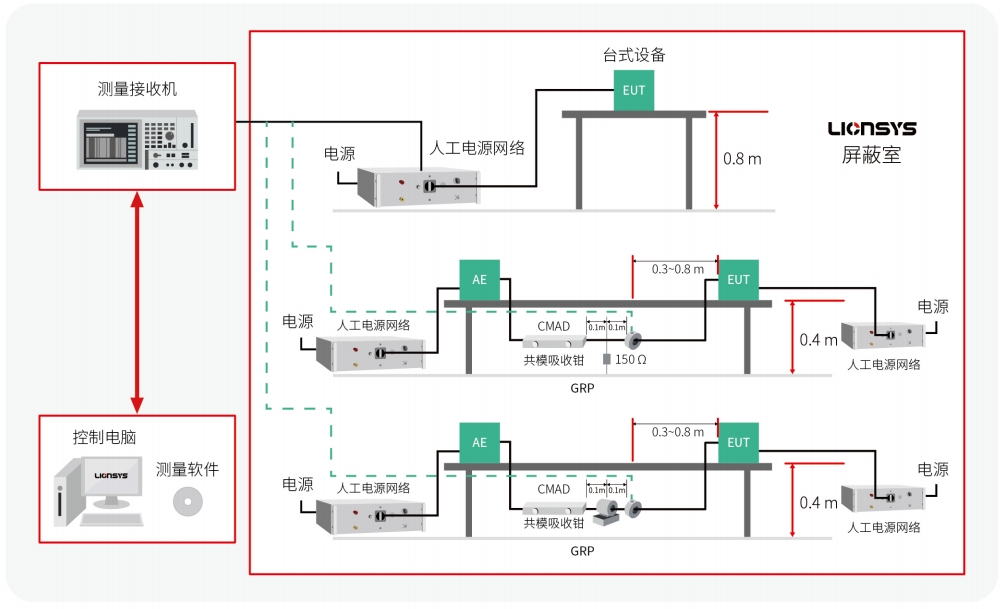

系统连接图 【传导骚扰】
符合标准
CISPR 16 ll GB/T 6113 Specification for radio disturbance and immunity measuring apparatus and methods 无线电骚扰和抗扰度测量设备和测量方法规范。
CISPR 11 | GB 4824 Industrial, scientific and medical equipment - Radio-frequency disturbance characteristics
- Limits and methods ofmeasurement 工业、科学和医疗(ISM)射频设备电磁骚扰特性的测量方法和限值。
CISPR 22 l GB 9254 lnformation technology equipment - Radio disturbance characteristics -Limits and meth.
ods ofmeasurement信息技术设备的无线电骚扰限值和测量方法。
功能特点
功能特点
频率范围: 9 kHz~ 30 MHZ
测量参数:电压、电流
测量方式:通过软件控制接收机实现系统自动化测量
应用领域
工业/科学/医疗、家用电器/电动工具、多媒体、电气照明、光伏发电、轨道交通等

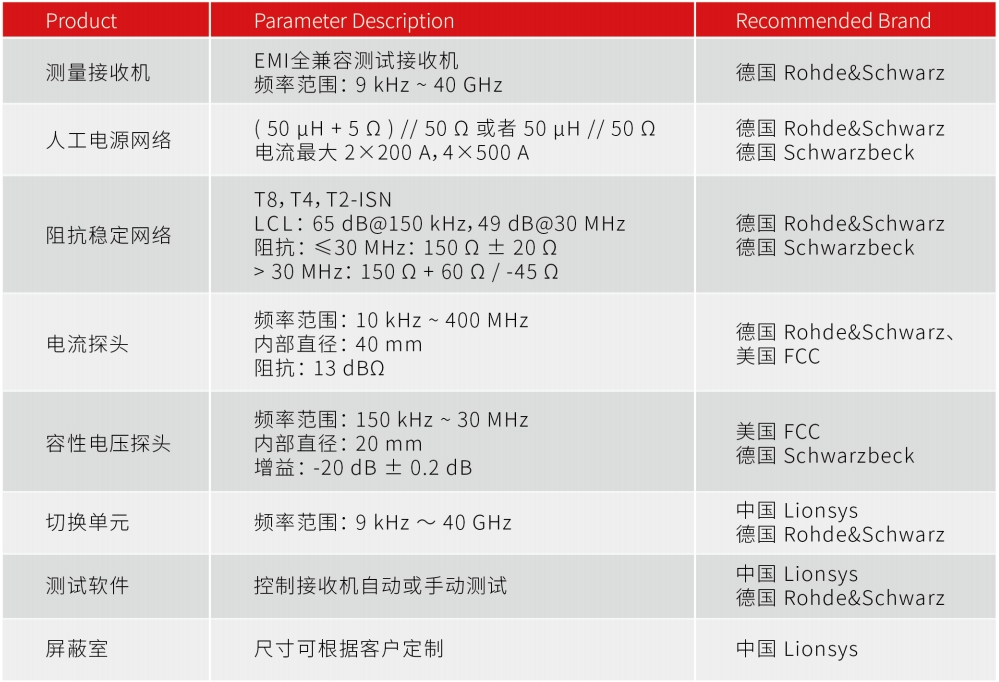

设备配置
应用领域
工业/科学/医疗、家用电器/电动工具、多媒体、电气照明、光伏发电、轨道交通等
设备配置
